Механические цилиндрическо-червячные редукторы SWHF

Механические цилиндрическо-червячные редукторы SWHF

Передача мощности:

диапазон передаваемой входной мощности: 0,06 кВт ÷ 1,10 кВт

Передаточное число i =

3-ступенчатые передачи: 80 ÷ 4000

Выходной крутящий момент:

3-ступенчатые передачи: 40 Нм ÷ 1080 Нм

Материалы:

шестерни - изготовлены из хромомарганцевых легированной конструкционной стали с добавлением титана 20CrMnTiH1
основа - конструкционная легированная сталь 20Cr
червячное колесо - бронза G-CuSn12Ni12 (DIN1705) с сердцевиной из чугуна G20
корпус - алюминий ADC12 или чугун HT200 (для SWHF110)

Эффективность:

3-ступенчатые передачи: до 83%

Кодовое маркировки цилиндрически-червячных редукторов серии SWHF содержит все необходимые данные для точной идентификации редуктора или моторного редуктора. Делится на две группы: первая касается редукторов SWHF, а вторая - мотор-редукторов SWHF.

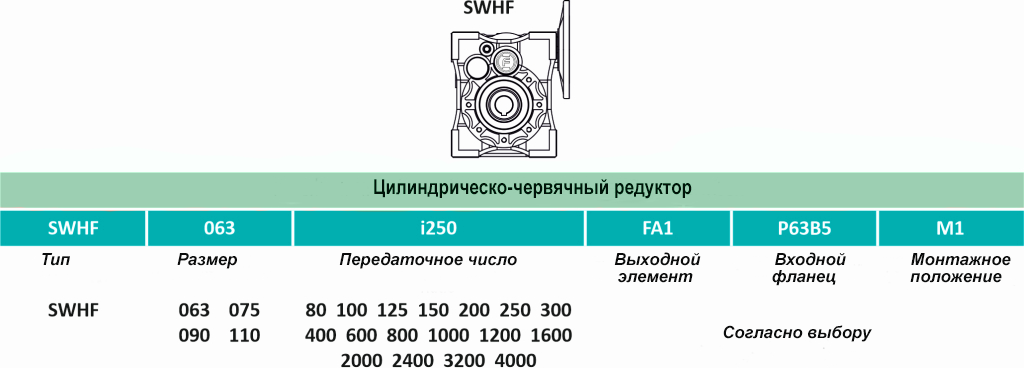

Кодовая маркировка редуктора SWHF - будет использоваться при заказе цилиндрически-червячного редуктора SWHF.

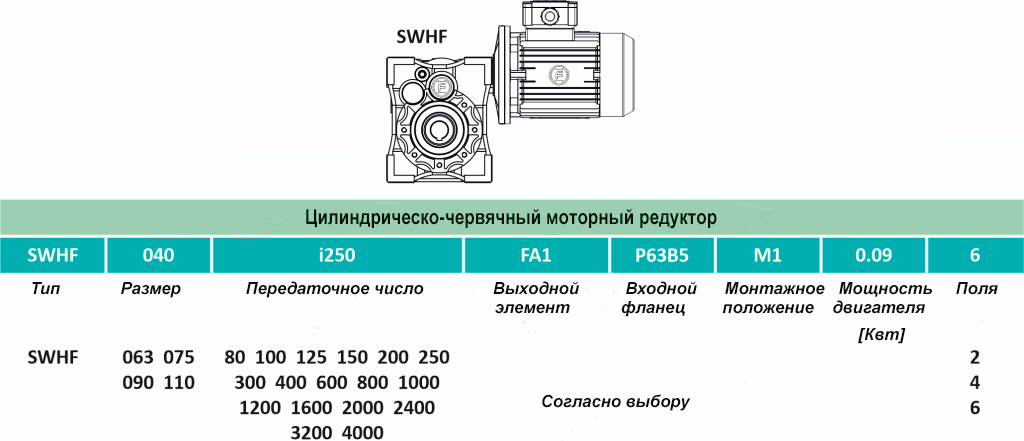

Кодовая маркировка мотор-редуктора SWHF- будет использоваться при заказе цилиндрически-червячного мотор-редуктора SWHF.

Монтажное положение цилиндрически-червячного редуктора SWHF имеет важное значение для выполнения заказа. Конструкция цилиндрически-червячных редукторов SWHF позволяет устанавливать их в разных положениях в зависимости от механических потребностей устройства. Все цилиндрически-червячные редукторы, доставляемых заказчику, заливаются маслом в соответствии с монтажным положением, указанным в заказе. Прежде чем устанавливать двигатель SWHF в другое положение, чем указано в заказе, следует проверить потребность в количестве масла в редукторе соответствии с инструкцией по эксплуатации или документации по эксплуатации и обслуживанию (документация DTR).

Если заказчик не указал необходимо монтажное положение в заказе для мотор-редуктора или цилиндрически-червячного редуктора SWHF, то по умолчанию это монтажное положение M1 (B3), а редуктор залит маслом отвечает заданном положении.

Допустимые монтажные позиции для цилиндрически-червячного моторного редуктора серии SWHF

Цилиндрически-червячные редукторы SWHF сконструированы таким образом, что в компактном корпусе доступен самый широкий диапазон передач. В зависимости от мощности двигателя и его механических размеров (корпус IEC) можно выбрать цилиндрически-червячный редуктор SWHF и передаточное число. Допустимые конфигурации электродвигателя с редуктором SWHF приведены в таблицах ниже.

Допустимые конфигурации для цилиндрически-червячного моторного редуктора серии SWHF

Цилиндрически-червячные редукторы серии SWHF - это современная конструкция, сочетающая технические особенности червячного редуктора SHF с двухступенчатым цилиндрическим редуктором WAHF. Сочетая эти две конструкции в одном компактном корпусе, вы получаете редукторы с очень высоким коэффициентом передачи - подобные двойным червячным редукторам SHF, но с гораздо большей эффективностью. Ниже приведена таблица эффективности цилиндрически-червячных редукторов SWHF.

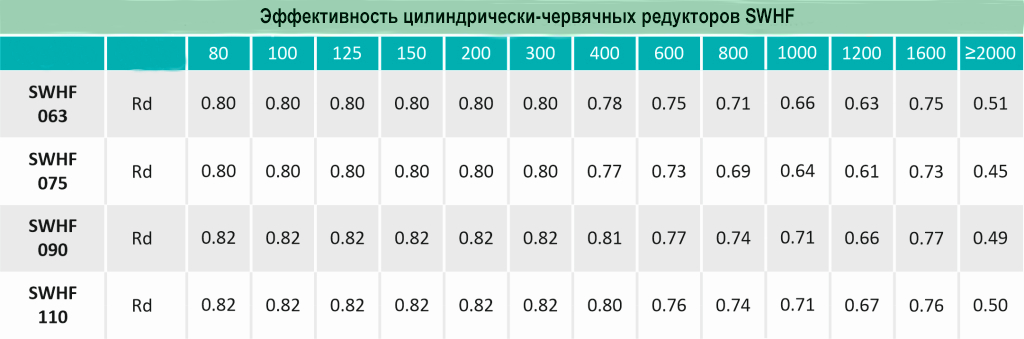

Эффективность цилиндрически-червячных редукторов SWHF в динамике
